লিনিয়ার গাইড সমান্তরালতার প্রযুক্তিগত বিশ্লেষণ

লিনিয়ার গাইড সমান্তরালতার প্রযুক্তিগত বিশ্লেষণ

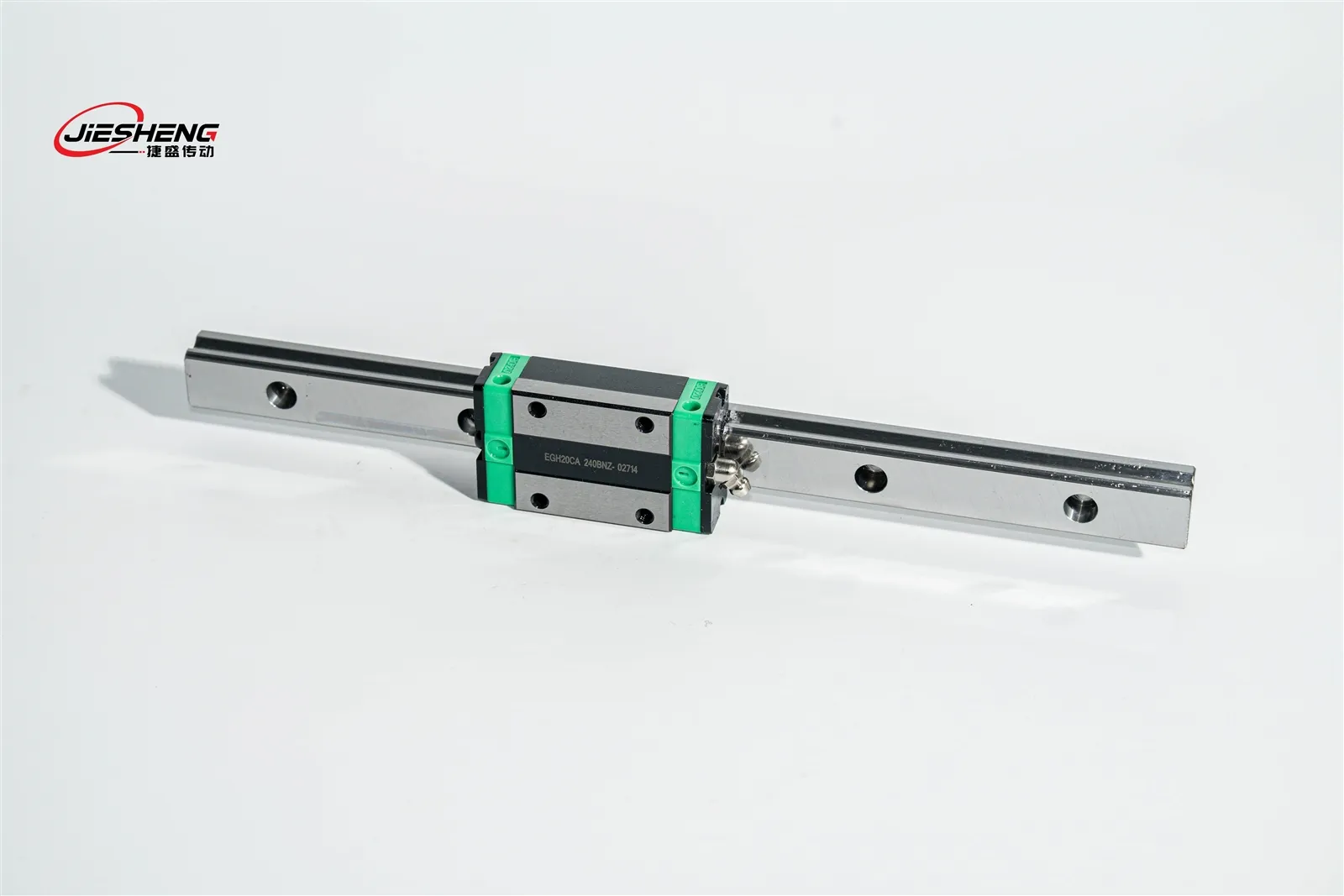

প্রথমত, সমান্তরালতার সংজ্ঞা এবং জ্যামিতিক প্রকৃতি

লিনিয়ার গাইড সমান্তরালতা ইনস্টলেশনটিতে দুটি (বা আরও বেশি) গাইড রেলগুলি বোঝায়, অনুভূমিক বিমানের (x - অক্ষ) এবং উল্লম্ব সমতল (y - অক্ষ) এর সাথে সম্পর্কিত অবস্থান বিচ্যুতি, "সমান্তরাল ট্রেইলের" সমান্তরাল ত্রুটির "গাইড রেলের পরিমাপের সারাংশের মধ্যে। বিশেষত হিসাবে প্রকাশিত:

অনুভূমিক সমান্তরালতা (পার্শ্বীয় সমান্তরালতা):সমান্তরাল বিচ্যুতির অনুভূমিক দিকের রেল পার্শ্বীয় গাইডিং পৃষ্ঠ এবং রেফারেন্স পৃষ্ঠকে গাইড করুন, ইউনিটটি সাধারণত mm/1000 মিমি;

উল্লম্ব সমান্তরালতা (উচ্চতার সমান্তরালতা):গাইড রেলের শীর্ষ পৃষ্ঠ এবং সমান্তরাল বিচ্যুতির উল্লম্ব দিকের রেফারেন্স পৃষ্ঠ, পিচ যথার্থতা যখন স্লাইডার চলমান প্রভাবিত করে।

দ্বিতীয়ত, সমান্তরাল ত্রুটি পরিমাণগত মান এবং পরীক্ষার পদ্ধতি

নির্ভুলতা স্তর এবং সহনশীলতা পরিসীমা

উদাহরণ হিসাবে হাইউইন এইচজি সিরিজের গাইডওয়ে:

আল্ট্রা - যথার্থতা (আপ স্তর): সমান্তরালতা 5μm/1000 মিমি এর চেয়ে কম বা সমান;

নির্ভুলতা (পি স্তর): 10μm/1000 মিমি এর চেয়ে কম বা সমান;

সাধারণ (এন স্তর): 20μm/1000 মিমি এর চেয়ে কম বা সমান।

মূলধারার পরিদর্শন সরঞ্জাম এবং প্রক্রিয়া

লেজার ইন্টারফেরোমিটার পরিদর্শন:

একটি রেফারেন্স হিসাবে একটি গাইড রেল নিন, গাইড রেলের দৈর্ঘ্য বরাবর লেজার বিম স্ক্যানিং;

অন্য গাইড রেল এবং রেফারেন্স গাইড রেলের মধ্যে দূরত্ব পরিবর্তনের পরিমাপ, যেমন 1000 মিমি ভ্রমণের মধ্যে সর্বাধিক বিচ্যুতি মান।

যথার্থ শাসক + মাইক্রোমিটার সনাক্তকরণ:

দুটি গাইড রেল জুড়ে শাসক, মাইক্রোমিটারটি শাসককে বরাবর স্লাইডিং করে, ওঠানামাটির পরিমাণ যা সমান্তরালতা ত্রুটি (সংক্ষিপ্ত স্ট্রোক সনাক্তকরণের জন্য) পড়ে।

সিস্টেমের পারফরম্যান্সে সমান্তরালতার ডাইমেনশনাল প্রভাব মাল্টি -

গাইডিং নির্ভুলতা এবং গতি সোজা

অপর্যাপ্ত সমান্তরালতা স্লাইডারটিকে একটি "ইয়াও" দিয়ে চালাতে পারে, উদাহরণস্বরূপ:

10μm/1000 মিমি এর সমান্তরাল ত্রুটি, 1000 মিমি ভ্রমণে 10μm এর স্লাইডার পাশের ডিফ্লেশন, যার ফলে সিএনসি লেদ মেশিন দীর্ঘ অক্ষের নলাকারতা অতিক্রম করে (যেমন φ 50 মিমি অক্ষ ব্যাস বিচ্যুতি ＞ 0.01 মিমি)।

কেস: একটি লিথিয়াম ব্যাটারি মেরু কাটিয়া মেশিন, গাইড রেল সমান্তরালতা ত্রুটির কারণে 15μm/1000 মিমি, 1000 মিমি দীর্ঘ মেরু কাটিয়া av েউয়ের প্রান্তটি 0.03 মিমি পৌঁছেছে, প্রক্রিয়া প্রয়োজনীয়তার চেয়ে অনেক বেশি (0.01 মিমি এর চেয়ে কম বা সমান), এবং আপ গ্রেড গাইড রেলের প্রতিস্থাপনের পরে, ওয়েভনেস 0.005 মিমি পর্যন্ত হ্রাস পেয়েছে।

লোড বিতরণ এবং জীবন ক্ষতি

সমান্তরালতা বিচ্যুতি স্লাইডারে বলগুলিতে অসম শক্তি তৈরি করবে:

যখন উল্লম্ব বিমানের সমান্তরালতার ত্রুটি 10μm হয়, স্লাইডারের সামনের প্রান্তে লোড 25%বৃদ্ধি পায় এবং পিছনের প্রান্তটি 15%হ্রাস পায়, স্থানীয় যোগাযোগের চাপটি রেটযুক্ত মান 30%ছাড়িয়ে যায়, যা রেসওয়ের পরিধানকে ত্বরান্বিত করে।

পরীক্ষামূলক তথ্য:10μm/1000 মিমি সমান্তরালতা গাইডওয়ের 1000km অপারেশনের পরে, রেসওয়ের ক্লান্তি স্পেলিং অঞ্চলটি 5μm/1000 মিমি গাইডওয়ের তুলনায় 2.3 গুণ।

কম্পন শব্দ এবং গতিশীল বৈশিষ্ট্য

সমান্তরালতা ত্রুটি স্লাইডারটিকে পর্যায়ক্রমিক পার্শ্বীয় শক্তি দিয়ে চালিত করে তোলে, যা কম্পনকে ট্রিগার করে:

একটি উচ্চ - স্পিড ট্রান্সপ্লান্টিং মেশিন গাইডওয়ে সমান্তরালতা 20μm/1000 মিমি, 80 মি/মিনিট গতিতে 110Hz অনুরণন শব্দ (82 ডিবি) উত্পাদন করে, যেখানে সমান্তরালতা 5μm/1000 মিমি শব্দটি কেবল 65DB হয়।

চতুর্থত, সমান্তরালতা ত্রুটি এবং ইনস্টলেশন নিয়ন্ত্রণ কৌশল উত্স

তিনটি প্রধান কারণ দ্বারা উত্পন্ন ত্রুটি

যন্ত্রের ত্রুটি:guide rail installation base surface (such as aluminum or cast iron platform) flatness is not enough (such as the base surface flatness>20μm/1000 মিমি);

ইনস্টলেশন প্রক্রিয়া ত্রুটি: bolt pre-tensioning force is not uniform (such as neighboring bolts pre-tensioning force difference of>10%) গাইড রেলের বিকৃতি ঘটায়;

পরিবেশগত প্রভাব: temperature changes (such as temperature difference>5 ডিগ্রি) যাতে গাইড রেল তাপীয় প্রসারণ এবং ঠান্ডা সঙ্কুচিত অসঙ্গতি। গাইড রেল তাপীয় প্রসারণ এবং সংকোচনের অসঙ্গতি, 1000 মিমি ইস্পাত গাইড রেল তাপমাত্রার পার্থক্য 10 ডিগ্রি যখন দৈর্ঘ্য 11μm পরিবর্তন হয়।

উচ্চ - যথার্থ ইনস্টলেশন বাস্তবায়ন পয়েন্ট

বেস পৃষ্ঠের pretreatment:

5μm/1000 মিমি এর চেয়ে কম বা সমান বা সমানভাবে বেস পৃষ্ঠের ফ্ল্যাটনেস নিয়ন্ত্রণ ইনস্টল করার জন্য একটি গ্রাইন্ডার সহ, রুক্ষতা আরএ এর চেয়ে কম বা 1.6μm এর সমান;

পদক্ষেপ - দ্বারা - পদক্ষেপ প্রাক - শক্ত করার প্রক্রিয়া:

রেটেড টর্কের প্রথম 30% প্রাক - সমস্ত বোল্টকে শক্ত করা;

মাইক্রোমিটার সমান্তরালতার ডিগ্রি নিরীক্ষণের জন্য, বিভাগ দ্বারা বিভাগ (প্রতি 200 মিমি) হবে বোল্টস টর্ককে 100%বৃদ্ধি করা হবে, যাতে নিশ্চিত হয় যে 3μm/1000 মিমি এর চেয়ে কম বা সমান সমান্তরালতা বিচ্যুতি;

তাপমাত্রা তাপমাত্রা ক্ষতিপূরণ:

নির্ভুলতা সরঞ্জাম ইনস্টল করার সময় 20 ± 1 ডিগ্রির পরিবেষ্টিত তাপমাত্রা নিয়ন্ত্রণ করুন এবং রিয়েল টাইমে তাপীয় বিকৃতি ত্রুটিটি সংশোধন করতে গাইড রেলের উভয় প্রান্তে তাপমাত্রা সেন্সরগুলি ইনস্টল করুন।

পাঁচ, একটি সাধারণ শিল্প সমান্তরালতা প্রয়োজনীয়তা এবং রেফারেন্স নির্বাচন

ষষ্ঠ, সমান্তরাল ব্যর্থতা নির্ণয় এবং মেরামত প্রোগ্রাম

অ - সনাক্তকরণের ধ্বংসাত্মক উপায়

স্ট্রেন গেজ পর্যবেক্ষণ:Strain Gauge paste in the key position of the slider, the strain fluctuation amplitude of the parallelism is bad>150 με (স্বাভাবিকের চেয়ে কম বা 50 με এর সমান);

তেল ফিল্ম বিতরণ সনাক্তকরণ: Push the slider after the smear of the red Dan oil to observe the gap of the oil film fracture, the gap>10 মিমি, অর্থাৎ সমান্তরালতার টিপটি খুব খারাপ।

মেরামত প্রযুক্তির পথ

স্থানীয় গ্রাইন্ডিং সংশোধন:সুপার দরিদ্র বিভাগের সমান্তরালতা (যেমন 15μm এর 200 মিমি অঞ্চল ত্রুটি) যথার্থ গ্রাইন্ডিং হেড গ্রাইন্ডিং গাইডওয়ে মাউন্টিং পৃষ্ঠের সাথে, প্রতিবার 2-3μm এ গ্রাইন্ডিং নিয়ন্ত্রণের পরিমাণ, সমান্তরালতা 5μm/1000 মিমি এর চেয়ে কম বা সমান হওয়া পর্যন্ত;

স্থিতিস্থাপকতা ক্ষতিপূরণ কাঠামো: গাইডওয়ে এবং স্টেইনলেস স্টিলের ইনস্টলেশন মধ্যে 0.1 মিমি পুরু স্থাপনের মধ্যে সাবস্ট্রেটে, 5μm সমান্তরালতা ত্রুটির চেয়ে কম বা সমান এর ইলাস্টিক বিকৃতি শোষণের মাধ্যমে।

সংক্ষিপ্তসার

লিনিয়ার গাইড সমান্তরালতা হ'ল যথার্থ যন্ত্রপাতি আন্দোলনের নির্ভুলতার যথার্থতা নির্ধারণের মূল সূচক এবং গাইডিং সোজা, লোড ভারসাম্য এবং গতিশীল স্থিতিশীলতা প্রভাবিত করে এর ত্রুটি, যা সরঞ্জাম প্রক্রিয়াকরণের নির্ভুলতা, জীবন এবং শব্দ নিয়ন্ত্রণে সরাসরি প্রভাব ফেলে। ন্যানো - স্কেল সেমিকন্ডাক্টর সরঞ্জাম থেকে মিলিমিটার পর্যন্ত - স্কেল শিল্প যন্ত্রপাতি, সমান্তরালতা নিয়ন্ত্রণকে "নির্বাচন -}}}}}} রক্ষণাবেক্ষণ" সাইকেলটি Complete n এর উপর ভিত্তি করে eary 0.001 মিমি / এন=1 মিমি), তাপীয় ক্ষতিপূরণ এবং পদক্ষেপ - - ধাপ প্রাক - টেনশন প্রক্রিয়া। অপারেশন চলাকালীন স্ট্রেন পর্যবেক্ষণের মাধ্যমে ফল্ট সতর্কতা উপলব্ধি করা হয় এবং অবশেষে নির্ভুলতা এবং ব্যয়ের মধ্যে অনুকূল ভারসাম্য উপলব্ধি করা হয়।
